ATEX-Absauganlagen
für Gase und Stäube
Wo brennbare Gase, Dämpfe oder Stäube auftreten, braucht es Absaugtechnik, die selbst keine Zündquelle darstellt. WATRON plant und liefert ATEX-konforme Absauganlagen und Absaugtische für Gas- und Staub-Ex-Zonen – beraten, installiert und auf Wunsch gewartet vor Ort.
Kostenlos beraten lassenBis zu 99,995% Abscheidegrad
DGUV-konforme Punktabsaugung
Beratung & Montage vor Ort
Mobil oder stationär verfügbar
Hintergrund
Was ATEX bedeutet und warum es für Absaugtechnik so wichtig ist
ATEX steht für „Atmosphères Explosibles“ und bezeichnet zwei europäische Richtlinien: die Geräterichtlinie 2014/34/EU, die festlegt, welche technischen Anforderungen Geräte für den Einsatz in explosionsgefährdeten Bereichen erfüllen müssen, und die Betriebsrichtlinie 1999/92/EG, die Arbeitgeber zu Schutzmaßnahmen für Beschäftigte in diesen Bereichen verpflichtet.
Eine explosionsfähige Atmosphäre entsteht, sobald brennbare Gase, Dämpfe oder Stäube in ausreichender Konzentration mit Luft vermischt sind und eine Zündquelle hinzukommt. Absauganlagen und Absaugtische stehen dabei oft mitten in diesem Prozess: Sie erfassen genau die Stoffe, die diese Atmosphäre bilden können. Ohne passende Schutzausführung kann eine Absauganlage selbst zur Zündquelle werden, etwa durch elektrostatische Aufladung, heiße Oberflächen oder Funkenbildung im Ventilator.
Eine ATEX-konforme Absauganlage ist so konstruiert, dass genau das ausgeschlossen wird: antistatische Materialien, funkenfreie Bauteile und eine Auslegung, die exakt auf die jeweilige Ex-Zone abgestimmt ist.
Was ATEX-Absaugtechnik leistet
Schutz vor Zündquellen
Antistatische Ausführung, funkenfreie Bauteile und geprüfte Motoren verhindern, dass die Anlage selbst zur Zündquelle wird.
Für Gas- und Staubzonen ausgelegt
WATRON liefert die passende Gerätekategorie für Ihre konkrete Zone.
Vollständige Dokumentation
Sie erhalten alle relevanten Unterlagen zur Konformität Ihrer Anlage, für Ihre Explosionsschutzdokumentation und behördliche Nachweise.
Individuell geplant, nicht von der Stange
Jede Ex-Zone ist unterschiedlich. WATRON legt Ihre ATEX-Absauganlage exakt auf Ihre Stoffe, Prozesse und Zoneneinteilung aus.
Zonen und Kategorien im Überblick
Wie Zonen und Gerätekategorien zusammenhängen
Explosionsgefährdete Bereiche werden nach Häufigkeit und Dauer des Auftretens einer explosionsfähigen Atmosphäre in Zonen eingeteilt. Bei Gasen, Dämpfen und Nebeln gilt: Zone 0 bei dauerhaftem Auftreten, Zone 1 bei gelegentlichem Auftreten im Normalbetrieb, Zone 2 bei seltenem und kurzzeitigem Auftreten. Bei Stäuben gelten entsprechend die Zonen 20, 21 und 22.
Je niedriger die Zonennummer, desto häufiger tritt die Gefahr auf und desto höher muss das Schutzniveau des eingesetzten Geräts sein. Für Zone 1 sind Geräte der Kategorie 2G erforderlich, für Zone 2 genügt Kategorie 3G. Bei Stäuben gilt entsprechend Kategorie 2D für Zone 21 und Kategorie 3D für Zone 22. Für Absaugtechnik ist häufig vor allem Zone 22 relevant, da im Inneren von Rohrleitungen und Filtern bei der Absaugung brennbarer Stäube oft sogar eine höhere Zonenstufe anzunehmen ist als im umgebenden Raum.
Zonen im Überblick
Gas: Zone 0, Zone 1, Zone 2
Staub: Zone 20, Zone 21, Zone 22
Je niedriger die Zahl, desto häufiger die Gefahr
Wichtiger Hinweis zur Verantwortung
Wer entscheidet, ob ATEX benötigt wird
Die Einteilung Ihrer Betriebsbereiche in Ex-Zonen sowie die Entscheidung, ob und welche ATEX-Ausrüstung benötigt wird, liegt in der Verantwortung des Betriebs selbst. Diese Einstufung erfolgt im Rahmen einer Gefährdungsbeurteilung nach den Vorgaben der TRGS 720 bis 722 sowie der Betriebssicherheitsverordnung und wird üblicherweise im betrieblichen Explosionsschutzdokument festgehalten.
WATRON kann und darf diese Einstufung nicht anstelle des Betriebs vornehmen. Was wir leisten: Sobald Sie wissen, welche Zone bei Ihnen vorliegt, beraten wir Sie zur passenden Gerätekategorie und liefern die dafür zertifizierte Absauganlage oder den passenden Absaugtisch. Falls Sie noch keine eigene Gefährdungsbeurteilung haben, empfehlen wir, sich zusätzlich an eine Fachkraft für Arbeitssicherheit oder einen spezialisierten Explosionsschutz-Berater zu wenden.
So kommen Sie zur richtigen Einstufung
Gefährdungsbeurteilung durch den Betrieb
Festhalten im Explosionsschutzdokument
WATRON berät zur passenden Gerätekategorie
passende Produkte
ATEX-Absauganlagen für Ihre Ex-Zone
Verschiedene Lösungen für unterschiedliche Zonen und Anwendungen: Erfahren Sie, welche ATEX-Absauganlage zu Ihrem Betrieb passt – wir klären das gerne im kostenlosen Beratungsgespräch.
hohe Leistung
Bolt WA-20 ATEX
Kompaktabsaugung für Gase und Stäube in Ex-Zonen – filtert Schadstoffe, Gerüche und Rauch mit bis zu drei Filterstufen, ATEX 2 Gas / ATEX 22 Staub zertifiziert.
- Mehrstufige Filtration: Vorfilter, HEPA H13, Aktivkohle
- Einstellbare Fördermenge 0–100 %, Plug & Play (220V)
- Kompakt und leicht, ideal für beengte Räume
Absaugtisch
Bolt WA-40 ATEX
Mobiler ATEX-Absaugtisch für Gase, Gerüche, Lösungsmittel, Staub und Rauch – modular konfigurierbar für unterschiedliche Anwendungen, ATEX 2 Gas / ATEX 22 Staub zertifiziert.
- Mehrstufige Filtration: G4-Vorfilter, HEPA H13, Aktivkohle
- Einstellbare Fördermenge 0–100 %, Plug & Play (220V)
- Kompakt, mobil und wartungsfreundlich
Punktabsaugung

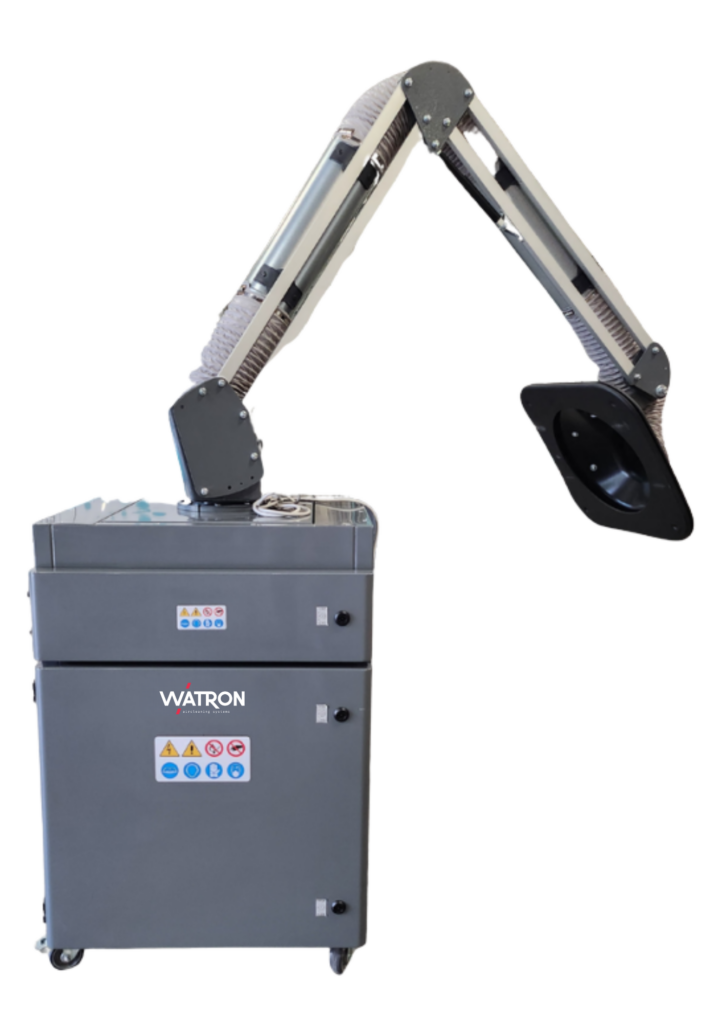

Bolt WA-60 ATEX
Punktabsaugung zur Erfassung von Gasen, Gerüchen, Staub und Rauch direkt an der Entstehungsstelle – ideal für Industrie und Labore, ATEX 2 Gas / ATEX 22 Staub zertifiziert.
- 2 oder 3 Filterstufen: Vorfilter, HEPA H13, Aktivkohle
- Einstellbare Fördermenge 0–100 %, Plug & Play-System
- Mobil, leicht und leiser Betrieb dank Schalldämpfer
Nicht sicher welches Modell zu Ihrem Betrieb passt? Wir empfehlen Ihnen die richtige Anlage im kostenlosen Beratungsgespräch.
Praxisbeispiel
So sieht der Einsatz in der Praxis aus
Ein Betrieb aus der Lackierbranche verarbeitete lösemittelhaltige Lacke in einem Bereich, der laut betrieblicher Gefährdungsbeurteilung als Zone 2 eingestuft war. Die bisherige Absaugtechnik war nicht für den Einsatz in dieser Zone zertifiziert. WATRON lieferte eine ATEX-konforme Absaugwand der Kategorie 3G mit antistatischer Ausführung und passender Filterkombination für die anfallenden Lösemitteldämpfe.
Seit der Umstellung entspricht die Absaugtechnik der Zoneneinstufung des Betriebs, und die Dokumentation liegt für die nächste Prüfung durch die Berufsgenossenschaft vollständig vor.
DGUV 309-003 TRBS 2153
Prüfpflicht beachten: ATEX-Absauganlagen müssen mindestens einmal jährlich durch eine sachkundige Person geprüft werden. WATRON übernimmt Wartung und Prüfung auf Wunsch für Sie – inklusive vollständiger Dokumentation.
FAQ
Häufige Fragen
zu Absauganlagen
Muss ich selbst wissen, ob mein Betrieb ATEX-Absaugtechnik benötigt?
Ja, die Einstufung Ihrer Betriebsbereiche in Ex-Zonen erfolgt im Rahmen Ihrer eigenen Gefährdungsbeurteilung nach TRGS 720 bis 722. WATRON berät Sie zur passenden Anlage, sobald diese Einstufung vorliegt, kann sie aber nicht für Sie vornehmen.
Was ist der Unterschied zwischen Zone 1 und Zone 2?
In Zone 1 tritt eine explosionsfähige Gasatmosphäre gelegentlich im Normalbetrieb auf, in Zone 2 nur selten und kurzzeitig. Entsprechend ist für Zone 1 ein höheres Geräteschutzniveau (Kategorie 2G) erforderlich als für Zone 2 (Kategorie 3G).
Sind auch Absaugtische in ATEX-Ausführung erhältlich?
Ja, sowohl Absauganlagen als auch Absaugtische und Absaugwände lassen sich ATEX-konform ausführen. Welche Kategorie erforderlich ist, hängt von der jeweiligen Zoneneinteilung Ihres Arbeitsplatzes ab.
Wie oft müssen ATEX-Absauganlagen geprüft werden?
ATEX-Geräte müssen mindestens einmal jährlich durch sachkundige Personen geprüft werden, die Ergebnisse sind zu dokumentieren. WATRON übernimmt diese Prüfung auf Wunsch für Sie.
Was kostet eine ATEX-konforme Absauganlage?
Die Kosten hängen von der erforderlichen Gerätekategorie, der Anlagengröße und der Filtertechnik ab. WATRON erstellt nach einer kostenlosen Erstberatung ein transparentes Angebot, abgestimmt auf Ihre Zoneneinstufung.
Beratung zu ATEX-Absauganlagen
Schildern Sie uns Ihren Arbeitsplatz – wir empfehlen die passende Anlage und erstellen ein unverbindliches Angebot.
500+
Betriebe vertrauen uns
20+
Jahre Erfahrung
DGUV
Zertifiziert
Noch nicht festgelegt auf einen Anwendungsfall? Alle Infos zu Absauganlagen im Überblick.
Wie können wir helfen?
Gemeinsam finden wir die optimale Absauglösung für Ihren Betrieb
